SBBB1, SBBS1, SBBW1
Sensorbox-Befestigungsplatten schmal, breit und Befestigungswinkel aus Edelstahl
[+]



Anwendung

Die Befestigungsplatten und der Befestigungswinkel dienen der vereinfachten Anbringung und Ausrichtung der Sensorboxen vom Typ SB.. am Messort, ohne dass die Sensorbox zu diesem Zweck geöffnet werden muss.

Technische Daten

Material Edelstahl
Masse SBBS1, SBBB1, SBBW1 ohne Sensorbox 102, 128, 272 Gramm
Masse der Zubehörteile (Schrauben M4 und Gewindebuchse M4) ca. 10 Gramm

zum Lieferumfang gehören Schrauben und Gewindebuchsen zur Verbindung der Sensorbox mit der Befestigungsplatte.

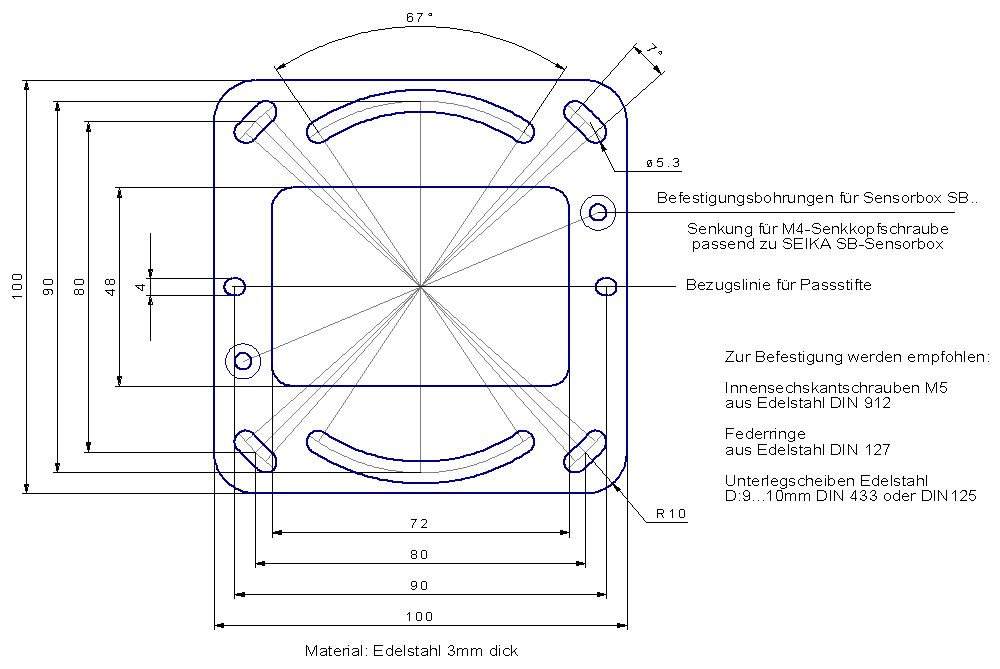

Abmessungen SBBB1 (in mm)

Zeichnung (PDF)

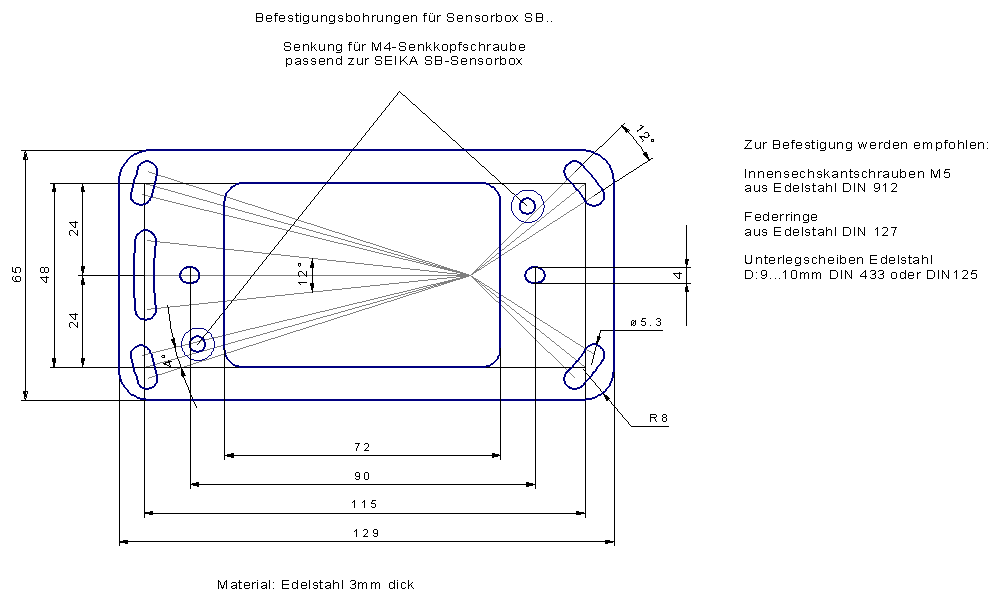

Abmessungen SBBS1 (in mm)

Zeichnung (PDF)

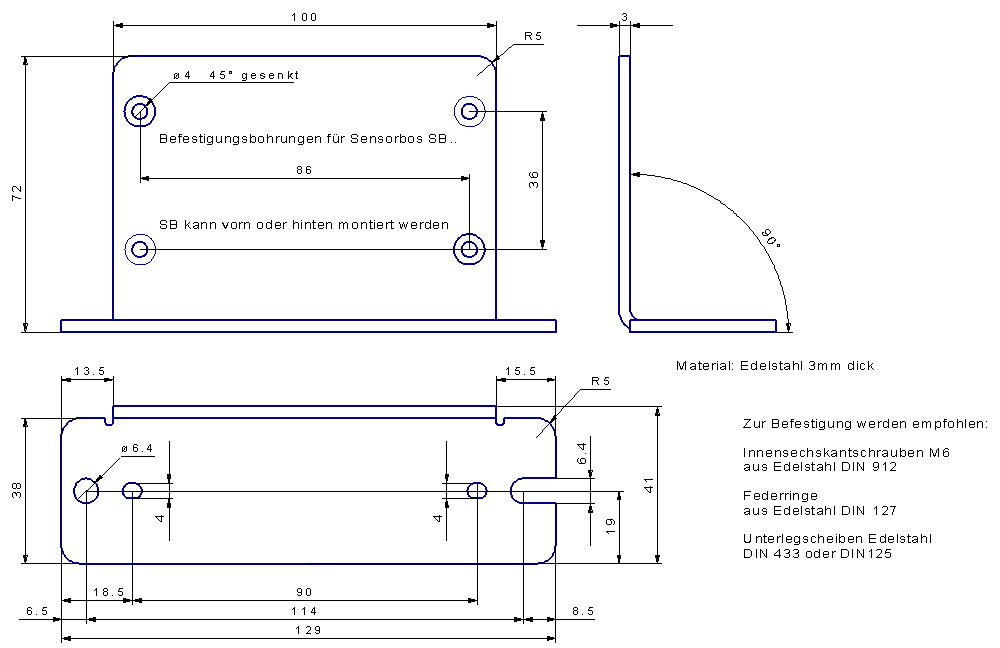

Abmessungen SBBW1 (in mm)

Zeichnung (PDF)
