| NG2U, NG3U, NG4U Neigungssensoren mit hoher Messgenauigkeit und integriertem 0 bis 5 Volt Spannungsnormierverstärker zur Neigungsmessung in den Messbereichen ±10, ±30 und ±80 Grad |
Besonderheiten
Beschreibung
Die
Neigungssensoren NG2U, NG3U und NG4U sind kapazitiv wirkende
Flüssigkeitsneigungssensoren mit integrierter Sensorelektronik
und integriertem Spannungsnormierverstärker. Durch eine
elektronische Temperaturkompensation wird die
Empfindlichkeitstemperaturdrift des Primärwandlers kompensiert.
Eine integrierte hochstabile Spannungskonstanthalteschaltung
sorgt für stabile Betriebswerte bei unterschiedlichen
Versorgungsspannungen.
Das
Messprinzip garantiert einen linearen Zusammenhang zwischen dem
zu messenden Neigungswinkel (bis ±80 Grad ! beim NG4U) und dem
durch Abgleich in der Fertigung normierten Ausgangssignal. Durch
entsprechende Hardwareprogrammierung kann die Messzeitkonstante
den Anforderungen der Messaufgabe optional angepasst werden.
Anwendung
Die NG2U , NG3U
und NG4U finden überall dort Anwendung, wo hohe Messgenauigkeit
bei geringen Linearitäts- und Temperaturfehlern sowie hohe
Langzeitkonstanz und große Neigungswinkelmessbereiche bei hohem
Spannungsausgangssignalpegel unter Verwendung einer
unstabilisierten Betriebsspannung im Bereich zwischen 9V und 30 V
DC im Vordergrund stehen.
Für besonders
raue Einsatzbedingungen empfehlen wir die Sensorbox XB1U oder SB1U mit dem gleichen
Signalausgang oder die XB1U bzw. SB1S mit zusätzlichem
Schaltausgang.
Diese
Neigungssensoren finden zum Beispiel in Bau-, Bergbau- und
Landmaschinen, Vermessungsinstrumenten, Flugobjekten, Schiffen
und anderen Fahrzeugen, Transport- und Fördergeräten sowie in
der Prozessautomatisierung und Sicherheitstechnik Anwendung.
Technische Daten
| Typ: | NG2U | NG3U | NG4U |
| Messbereich | ±10Grad | ±30Grad | ±80Grad |
| Auflösung | <0,005Grad | <0,005Grad | <0,01Grad |
| Empfindlichkeit, normiert (andere Normierungen auf Anfrage möglich) | 200mV/Grad | 66,67mV/Grad | 25mV/Grad |
| Abmessungen | siehe Maßskizze unten | ||
| Linearitätsfehler | <1·10-3F.S. | ||
| Querempfindlichkeit | <1% bei 45° Querneigung | ||
| Einschwingzeitkonstante | ca.0,3Sekunden (optional 1s , 2s , 3s) | ||
| Temperaturdrift der Empfindlichkeit | <± 10-2 %/Kelvin | ||
| Temperaturdrift des Nullpunktes | <±10-3Winkelgrad/Kelvin | ||
| Arbeitsspannung Ub | 9V...30V (optional 5V, stabilisiert) | ||
| Ausgangsspannungsoffset bei Neigungswinkelstellung Null | 2,5Volt | ||
| Stromaufnahme | max.10mA | ||
| Schutzart | IP65 | ||
| Arbeitstemperatur | -40 bis +85°C | ||
| Lagertemperatur | -45 bis +90°C | ||
| Gewicht (ohne Befestigungsring und ohne Kabel) | ca.110Gramm | ||
| Elektrischer Standardanschluss | 0,5m geschirmtes Kabel Ø4,6mm,
4-adrig andere Kabellängen optional |
||

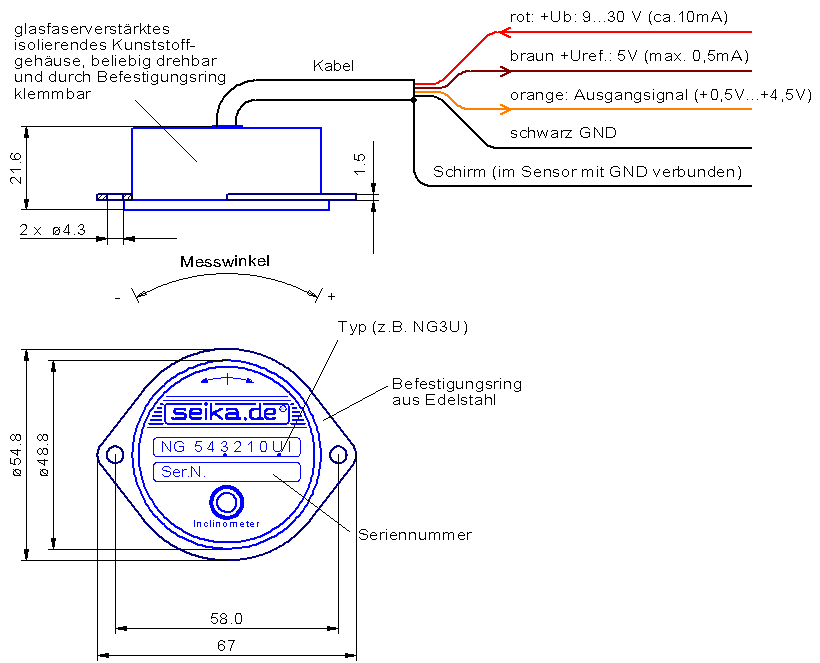

Abmessungen und Anschlussbelegung
Achtung ! Die Betriebsspannung (9 bis 30V) nicht mit einem der Ausgänge kurzschließen. |
