| NG2, NG3, NG4 Neigungssensoren mit hoher Messgenauigkeit zur Neigungsmessung in den Messbereichen ±10, ±30 und ±80 Grad mit unverstärktem, nicht normierten Spannungsausgang |
Besonderheiten
Beschreibung
Die Neigungssensoren NG2, NG3 und
NG4 sind kapazitiv wirkende Flüssigkeitsneigungssensoren mit
integrierter Sensorelektronik.Die Sensoren werden mit einem
analogen Spannungsausgang und optional mit einem
tastverhältnismodulierten PWM-Impulsspannungsausgang gefertigt.
Die Sensorelektronik benötigt nur eine geringe Hilfsenergie und
zeichnet sich in Verbindung mit dem kapazitiven Primärwandler
durch geringe Fehler und eine hohe Langzeitkonstanz aus.
Das
Messprinzip ermöglicht einen systembedingten linearen
Zusammenhang zwischen dem zu messenden Neigungswinkel und dem
Ausgangssignal. Der ermittelte Messwert ist unabhängig von der
Größe der Erdbeschleunigung am Messort, d.h. egal wo man sich
befindet, ob in Europa, in Australien, auf dem Mount Everest oder
auf dem Mond, der Neigungswinkel wird überall korrekt gemessen.
Anwendung
Die NG2 , NG3 und NG4 finden
überall dort Anwendung, wo hohe Messgenauigkeit bei geringen
Linearitätsfehlern, hohe Langzeitkonstanz und relativ große
Neigungswinkelmessbereiche im Vordergrund stehen.
Die Sensoren finden beispielsweise in Bau-, Bergbau- und
Landmaschinen, Vermessungsinstrumenten, Flugobjekten, Transport-
und Fördergeräten sowie in Schiffen Anwendung.
Technische Daten
| Typ | NG2 | NG3 | NG4 |
| Messbereich | ±10Grad | ±30Grad | ±80Grad |
| Auflösung | < 0,001Grad | < 0,005Grad | 0,01Grad |
| Abmessungen | siehe Maßskizze unten | ||
| max. Linearitätsfehler | 0,1% vom Messbereich | ||
| max. Querempfindlichkeit | 1% bei 45° Querneigung | ||
| Einschwingzeitkonstante | ca.0,3Sekunden | ||
| Arbeitsspannung UbN | 5Volt | ||
| zulässiger Arbeitsspannungsbereich Ubz | 3 ... 6Volt | ||
| Ausgangsspannungsoffset bei Ub=5Volt | 2,5±0,1Volt | ||
| Stromaufnahme bei Ub=5Volt | ca.1mA | ||
| Schutzart | IP65 | ||
| Arbeitstemperatur | -40 bis +85°C | ||
| Lagertemperatur | -45 bis +90°C | ||
| Gewicht (ohne Befestigungsring und ohne Kabel) | ca. 110Gramm | ||
| Elektrischer Anschluss | 0,5m geschirmtes Kabel Ø 4,6mm | ||
| Empfindlichkeit* | ca.10mV/Grad | ca.7 mV/Grad | ca.4,5 mV/Grad |
| Temperaturdrift der Empfindlichkeit | <-0,12%/K | ||
| Temperaturdrift des Nullpunktes | <0,01mV/K | ||
| Mitten-Ausgangsspannungsoffset* | (2,5±0,1)Volt - allgemein: 0,5Ub±4% | ||
*Die Sensoren werden mit Angabe ihrer genauen Werte für die Empfindlichkeit und Mittenspannung geliefert.

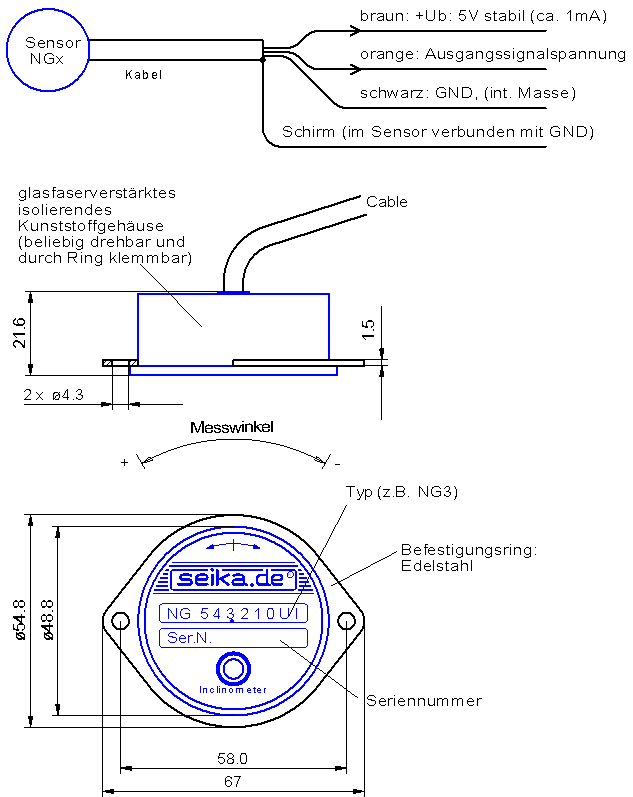

Abmessungen und Anschlussbelegung
Achtung ! Die Betriebsspannung darf nicht
verpolt werden und darf 6 Volt nicht überschreiten. |
