SB2I Sensorbox mit zwei Sensoren und zwei Stromnormierverstärkern mit je einem 4 bis 20 mA Zweidrahtanschluss |
Besonderheiten
Beschreibung
Die Sensorbox SB2I
ist ein Aluminium-Druckgussgehäuse (IP67) mit integrierten
Sensoren zur zweiachsigen Neigungs- und/oder
Beschleunigungsmessung.
Zusätzlich zu
den Sensoren enthält die Sensorbox zwei voneinander unabhängige
Stromnormierverstärker mit je einem 4 bis 20mA Ausgangssignal in
Zweileitertechnik und je Sensor eine separate, hochstabile
Spannungsversorgung, die aus der jeweiligen Stromschleife
gespeist wird. Jeder Verstärker enthält außerdem ein aktives
Tiefpassfilter, dessen obere Grenzfrequenz bzw.
Einschwingzeitkonstante in weiten Grenzen der Messaufgabe
angepasst werden kann, und eine Ausgangsstufe mit
Maximalstrombegrenzung, Störspannungsfilter und Diodenbrücke
zur unipolaren Ankopplung an die Stromschleife. Sensoren und
Verstärker sind untereinander und vom Gehäuse galvanisch
getrennt, so dass Störsignale durch undefinierte Masseströme
vermieden werden.
Durch
spezielle elektronische Temperaturkompensation kann der
Empfindlichkeitstemperaturfehler der verwendeten Sensoren
erheblich reduziert werden. Eine dichte Metallkabelverschraubung
und die kompakten Abmessungen des stabilen Ganzmetallkörpers der
Sensorbox in Verbindung mit der Zweidrahtstromschnittstelle
ermöglichen den Einsatz dieses hochwertigen Meßsystems unter
rauen Betriebsbedingungen.
Anwendung
Die SB2I findet überall dort Anwendung, wo in rauer Umgebung in zwei Achsen genaue Neigungs- oder Beschleunigungsmessungen mit je einem 4 bis 20mA Ausgangssignal realisiert werden müssen. Insbesondere in Bau-, Bergbau- und Landmaschinen, in Transport- und Fördergeräten, in Schiffen, in der Verfahrens- und Automatisierungstechnik sowie im allgemeinen Maschinenbau werden SB2I mit Erfolg eingesetzt.
Technische Daten
Anschlussklemmen | 6 x 1,5 mm2 |
Kabeldurchführung | M12 x 1,5 (Metall mit integrierter Zugentlastung) |
Messbereich, Auflösung usw. | entsprechend verwendeter SEIKA-Sensoren |
Schutzart | IP67 |
Anbaulage | beliebig |
Messebenen (N..Sensoren) | 3 Gehäuse-Hauptebenen |
Messrichtungen (B..,BD..Sensoren) | in X,Y,Z-Koordinaten zum Gehäuse |
Schleifenklemmenspannungen | 10V ... 30V |
minimale Schleifenströme | 2.5mA ... 3.5mA |
maximale Schleifenströme | 22mA ... 26mA |
Meßsignalschleifenströme | 4...20mA (12mA in Sensormittenstellung) |
Einstellregler | Signalnull (12mA), Verstärkung |
maximale Bürdenwiderstände | 500_Ohm (bei 24 Volt Schleifenbetriebsspannung) |
Arbeitstemperatur | -40...+85°C |
Optionen: Sondermessbereiche, Prüfprotokoll, Silikongummiverguss, Kabelkonfektionierung

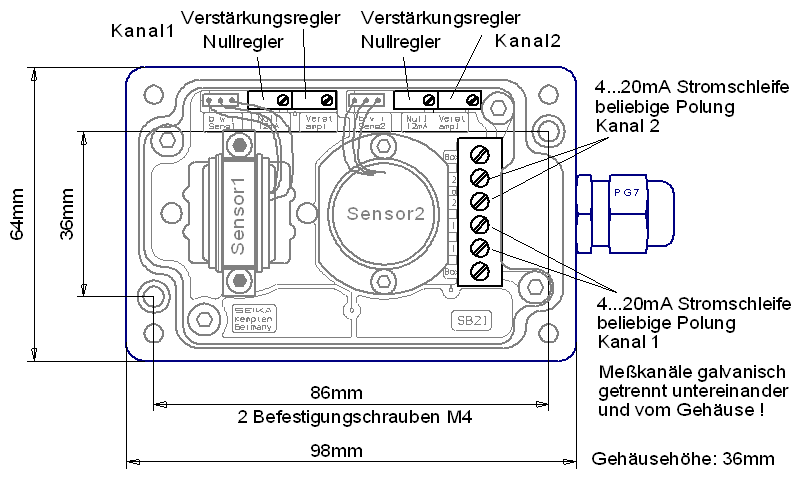

Abmessungen

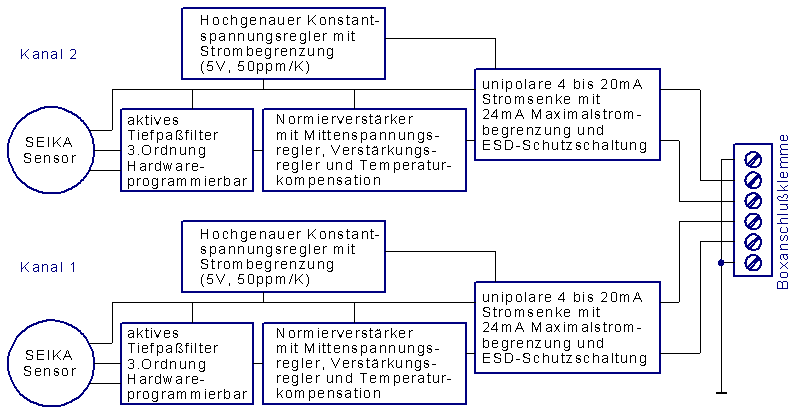

Blockschaltbild
|

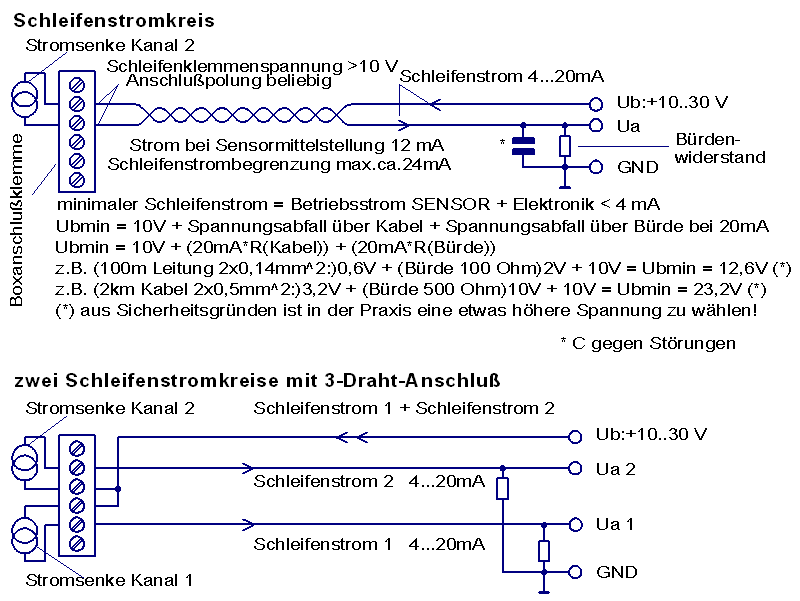

Anschlussbelegung
|
