Sensorbox mit NG360-Neigungssensor

Besonderheiten

stabiles Aluminiumdruckgussgehäuse (IP65), serienmäßig seewasserfest lackiert
hohe Überlastfestigkeit
durch beidseitigen Kabelanschluss besonders als Ketteninklinometer unter rauen Umgebungsbedingungen geeignet
es können maximal 78 Stück SB360,NG360, XB360 an einen Bus mit 4 Leitern zusammengeschaltet werden
verwindungsfreie Vierpunktbefestigung der stabilen 3,2mm Basisplatine
integrierter NG360 Neigungssensor mit RS485 Datenschnittstelle
der NG360 kann in beliebiger Winkelstellung fixiert werden
der NG360 ist galvanisch vom Gehäuse getrennt
integrierte EMV-Schutzbeschaltung
der RS485-Kabel-Abschlußwiderstand (100 Ohm) kann durch eine Lötbrücke zugeschaltet werden
alle messtechnischen Eigenschaften sind mit denen des NG360 identisch

Beschreibung

Die Sensorbox SB360 ist ein Aluminium-Druckgussgehäuse (IP65) mit integriertem Neigungssensor NG360 zur einachsigen Neigungsmessung.
Zusätzlich zum Sensor enthält die Sensorbox eine EMV-Schutzbeschaltung und einen über eine Lötbrücke zu- bzw. abschaltbaren RS485-Kabel-Abschlusswiderstand.
Zwei dichte Metallkabelverschraubung und die kompakten Abmessungen des stabilen Ganzmetallkörpers der Sensorbox in Verbindung mit der RS485-Datenschnittselle ermöglichen den Einsatz als Ketteninklinometer unter rauen Betriebsbedingungen. Die verwendeten Schnittstellenschaltkreise und die verfügbaren Adressen gestatten die Zusammenschaltung von maximal 78 Sensorboxen an einem 4-Draht-Bus (2 Leiter Betriebsspannung und 2 Leiter RS485 Datenleitung).

Anwendung

Die SB360 findet überall dort Anwendung, wo in rauer Umgebung genaue Neigungsmessungen mit einem unbegrenzten Messbereich von 360 Grad realisiert werden müssen. Insbesondere in Bau-, Bergbau- und Landmaschinen, in Transport- und Fördergeräten, in Schiffen, in der Verfahrens- und Automatisierungstechnik sowie im allgemeinen Maschinenbau werden SB360 mit Erfolg eingesetzt.

Technische Daten

Anschlussklemme	6 x 1,5 mm²
Kabeldurchführung	M12 x 1,5 (Metall mit integrierter Zugentlastung)
Messbereich, Auflösung usw.	entsprechend verwendetem SEIKA-Sensor NG360
Schutzart	IP65
Messebene	parallel zum Gehäuseboden
Abschlusswiderstand	100 Ohm
Arbeitstemperatur	-40 ... +85°C

Optionen: Prüfprotokoll, Silikongummiverguss, Kabelkonfektionierung

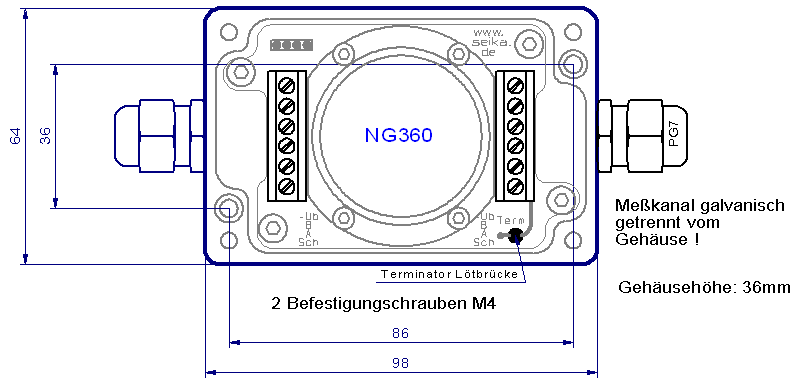

Abmessungen in mm

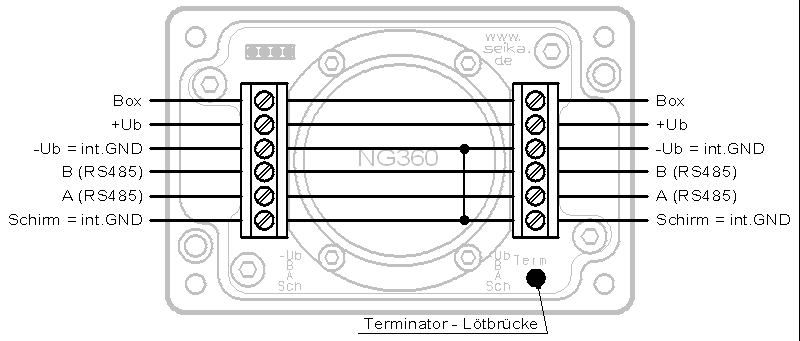

Anschlussbelegung
