| SBS1U Sensorbox mit einem hochempfindlichen Servoneigungssensor und einem Spannungs-Normierverstärker mit ±5Volt Signalausgang |
Besonderheiten
Beschreibung
Die Sensorbox SBS1U besteht aus
einem Aluminium-Druckgussgehäuse (IP65) mit integriertem Sensor
zur einachsigen hochempfindlichen Neigungs- oder
Beschleunigungsmessung.
Zusätzlich zum Sensor enthält die Sensorbox einen
Spannungsnormierverstärker mit einem ±5Volt Ausgangssignal und
für den Sensor eine separate, hochstabile Spannungsversorgung.
Der Verstärker enthält außerdem aktive Tiefpassfilter zur
Unterdrückung von Störsignalen sowie Störspannungsfilter zur
Gewährleistung der EMV. Sensor und Verstärker sind vom Gehäuse
galvanisch getrennt, so dass Störsignale durch undefinierte
Masseströme vermieden werden.
An den beiden Signalausgängen können jeweils ein zueinander
inverses asymmetrisches 0 bis 5Volt oder ein symmetrisches
±5Volt analoges Spannungssignal abgegriffen werden.
Eine dichte Metallkabelverschraubung und die kompakten
Abmessungen des stabilen Ganzmetallkörpers der Sensorbox
ermöglichen den Einsatz dieses hochwertigen Meßsystems unter
rauen Betriebsbedingungen.
Anwendung
Die SBS1U findet überall dort Anwendung, wo in rauer Umgebung hochgenaue Neigungs- oder Beschleunigungsmessungen mit einem analogen Ausgangssignal realisiert werden müssen. Insbesondere zur Stabilitätsüberwachung im Bauwesen und Maschinenbau. Neigungsüberwachung an Brücken, Dämmen, Türmen, Tunnels, Hängen und an einsturz- oder erdbebengefährdeten Objekten sind typische Anwendungen.
Technische Daten
| Anschlussklemme | 6 x 1,5mm2 |
| Kabeldurchführung | PG9, Klemmbereich 6.5mm - 9.5mm |
| Messbereich | Maximal ±1 Grad , optional kleiner |
| Auflösung | 0,01 Winkelsekunde = 48µm/km! |
| Schutzart | IP65 |
| Anbaulage | s. Skizze |
| Betriebsspannung optional | 12Volt oder 24Volt (±10%) |
| Betriebsstrom | ca.100mA |
| normierter Mess-Ausgangsspannungsbereich asymmetrisch (GND...Ua+) | 0,5V ... 4,5V |
| normierter Mess-Ausgangsspannungsbereich asymmetrisch (GND...Ua-) | 4,5V ... 0,5V |
| normierter Mess-Ausgangsspannungsbereich symmetrisch (Ua-...Ua+) | -4V ... +4V |
| Messsignalnullspannung asymmetrisch (GND...Ua+) | 2,5Volt |
| Messsignalnullspannung asymmetrisch (GND...Ua-) | 2,5Volt |
| Messsignalnullspannung symmetrisch (Ua-...Ua+) | Null Volt |
| Ausgangswiderstand der Signalausgänge | ca.100 Ohm |
| Empfohlenes Anschlusskabel | s. Skizze |
| Kabellänge bei Berücksichtigung des Spannungsverlustes durch den Betriebsstrom | Beliebig ,z.B. 500m bei 12V Speisespannung oder 1km bei 15V Speisespannung und bei Verwendung des empfohlenen oder eines gleichwertigen Kabels) |
| Kapazitive Signalausgangsbelastbarkeit | Beliebig |
| Ohmsche Signalausgangsbelastbarkeit | Größer 100 kOhm |
| Ausgangstreiber | Operationsverstärker TLC2274 |
| Einstellregler | Verstärkung |
| Signaleinschwingzeit (auf 98% des Ist-Sprungwertes) | Ca.2 Sekunden, optional kürzer |
| Sprungübergangsfunktion | PT2-Verhalten |
| Arbeitstemperatur | -40...+85°C |
| Mechanischer Winkeljustierbereich | ±2° |
Optionen: Sondermessbereiche, Prüfprotokoll, Silikongummiverguss, Kabelkonfektionierung

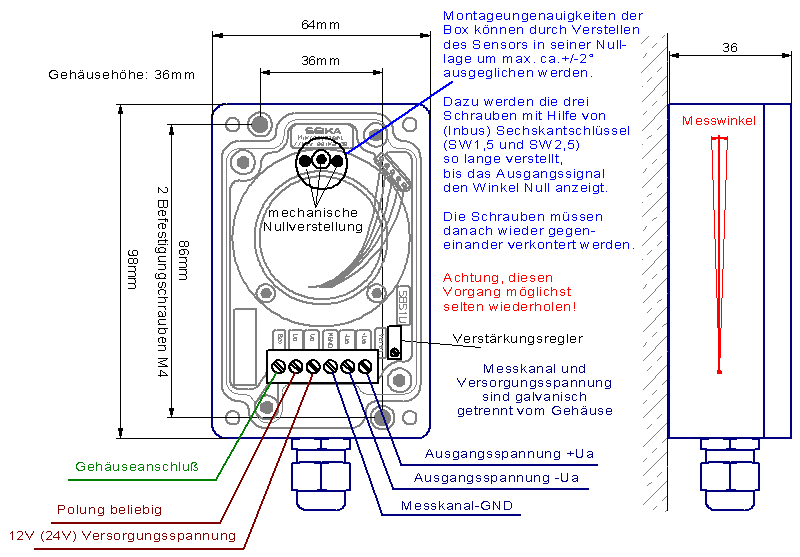

Abmessungen und Anschlussbelegung
|
Kabelanschlussbelegung
Empfohlenes Kabel: LIYY-LIYCY 4x0.5/56 (Fa. Metrofunk Berlin) |
