NV6a
Filternormierverstärker zur Sensorsignalanpassung an eine 4 bis 20 mA Zweidrahtstromschnittstelle
Besonderheiten
- rausch- und driftarmer Verstärker
- Zweidrahtanschluss - Energieversorgung aus der Stromschleife
- Schleifenstrombegrenzung
- integrierter Verpolungsschutz
- hochstabile Spannungsversorgung für den Betrieb eines Sensors
- Null- und Verstärkungseinstellung mit Wendelpotentiometer
- elektronische Bauelemente hermetisch gekapselt
- optional frequenzprogrammierbares aktives Tiefpassfilter 3. Ordnung
- optionales Hochpassfilter
- verschiedene Anschlusssteckerleistenoptionen
Beschreibung
Der NV6a dient der Verstärkung, Filterung und Normierung der Sensorausgangssignale von SEIKA-Sensoren. Das Ausgangssignal gestattet eine problemlose Signalweiterverarbeitung auf der Basis der 4...20 mA-Stromschleifentechnik. Der NV6a benötigt keine zusätzliche Versorgungsspannung, da die intern erforderliche Arbeitsspannung aus der Stromschleife gewonnen wird. Der NV6a stellt außerdem eine hochstabile 5-Voltspannung mit Kurzschlussstrombegrenzung als Sensorbetriebsspannung bereit. Vielfältige interne Beschaltungsvarianten gestatten eine optimale Anpassung der Signalverarbeitung bezüglich Einschwingzeit, Filtergrenzfrequenzen, Verstärkungs- und Nullpunkteinstellung an die zu lösende Messaufgabe.
Anwendung
Der NV6a kann überall dort eingesetzt werden, wo ein SEIKA-Sensor ohne großen Aufwand bei optimalen Anpassbedingungen mit anwenderspezifischer Messtechnik auf der Basis einer 4...20 mA - Zweidrahtstromschleifenverbindung gekoppelt werden soll, und eine nachträgliche Einstellung der Verstärkung und der Signalnullspannung erforderlich sind. Insbesondere die Kopplung mit speicherprogrammierbaren Steuerungen (SPS) und die Signalweiterleitung über große Entfernungen bei geringem Leitungsaufwand sind typische Anwendungen.
Technische Daten
| Abmessungen | siehe Maßskizze |
| Schleifenklemmenspannung | +8 ... +30 Volt (verpolungssicher bis -70 Volt) |
| minimaler Schleifenstrom ohne Sensor | 2.5mA ... 3.5mA |
| maximaler Schleifenstrom | 22mA ... 26mA |
| Arbeitstemperatur | -40°C ... +85°C |
| intern erzeugte Sensorbetriebsspannung | +5,00 Volt |
| Temperaturdrift der Sensorbetriebsspannung | 5 ppm/K |
| maximal zulässiger Sensorstrom | ca. 2mA |
| Signalschleifenstrombereich | 4...20mA |
| Signalnull-Schleifenstrom | 12mA |
| Kompensationsbereich der Sensoroffsetspannung US_offset | 2,3 ... 2,7 Volt (größere Bereiche z.B. für B1 in Z-Richtung, auf Kundenwunsch) |
| Verstärkungsbereich bezogen auf einen Schleifenstrom von 12 ± 8 mA | US_offset±100mV, auf Anfrage: US_offset±300mV |
| maximaler Bürdenwiderstand bei 24V Schleifenbetriebsspannung | 500 Ohm |
| Rauschspannung auf Eingang bezogen | 30µVs.s. |
| Signalrauschabstand mit Standardsensoren | >65dB |
| Frequenzbereich | 0...10Hz, 0...200Hz, 0...1kHz; andere Werte nach Angabe |
| Elektrische Anschlüsse | Stiftleisten Raster 2,54mm, Länge 5,7mm, Ø 0,63mm vergoldet optional Lötpads |
| Gewicht | ca. 11g |

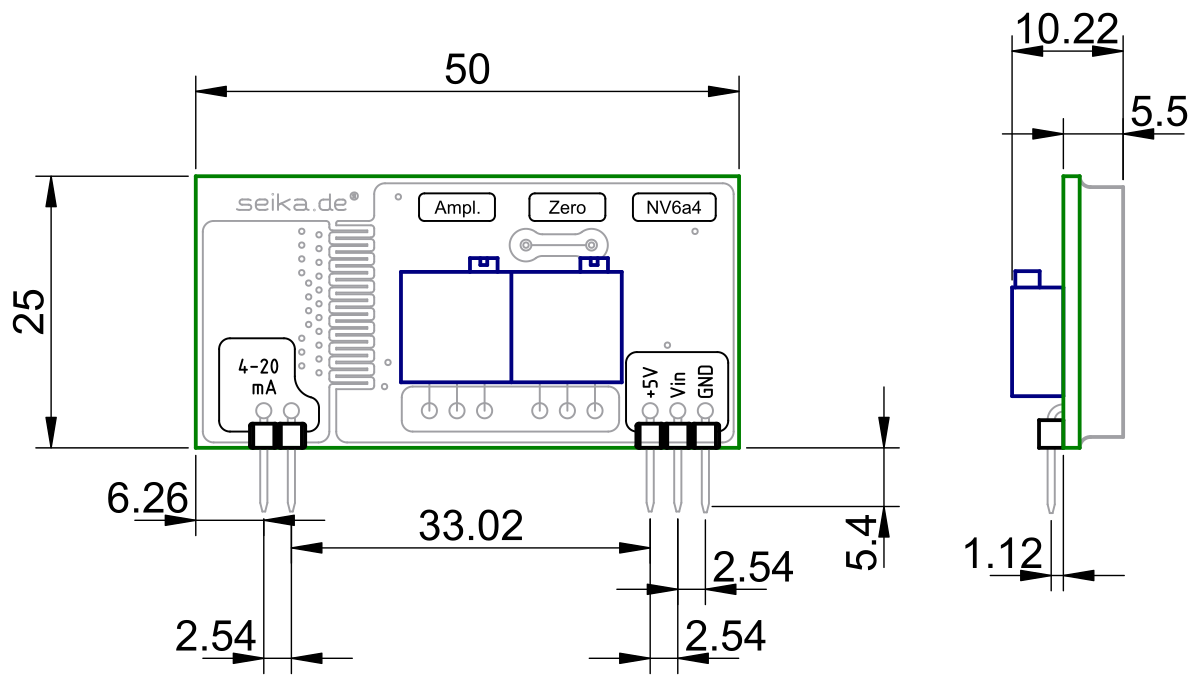

Abmessungen (in mm)
Anschlussbelegung
