NV8a
Filternormierverstärker zur Sensorsignalanpassung mit einem asymmetrischen 0,5 ... 4,5 Volt Spannungsausgang
Besonderheiten
- rausch- und driftarmer Verstärker
- eine unstabilisierte Versorgungsspannung erforderlich
- integrierter Verpolungsschutz
- Ausgang kurzschlussfest
- hochstabile Spannungsversorgung für den Betrieb eines Sensors
- Null- und Verstärkungseinstellung mit Wendelpotentiometer
- elektronische Bauelemente hermetisch gekapselt
- optional frequenzprogrammierbares aktives Tiefpassfilter 4.Ordnung
- optionales Hochpassfilter
- verschiedene Anschlusssteckerleistenoptionen
Beschreibung
Der NV8a dient der Verstärkung, Filterung und Normierung der Sensorausgangssignale von SEIKA-Sensoren. Das asymmetrische Ausgangssignal gestattet eine problemlose Signalweiterverarbeitung mit üblicher Messtechnik wie Oszillografen, Transientenrecordern, A/D-Wandlern, Multimetern usw., die mit diesem asymmetrischen Signalpegel arbeiten. Der NV8a benötigt eine unstabilisierte Versorgungsspannung im Bereich 9...30 Volt. Im NV8a wird eine hochstabile 5-Volt-Spannung mit Kurzschlussstrombegrenzung als Sensorbetriebsspannung bereitgestellt. Vielfältige interne Beschaltungsvarianten gestatten eine optimale Anpassung der Signalverarbeitung bezüglich Einschwingzeit, Filtergrenzfrequenzen, Verstärkungs- und Nullpunkteinstellung an die zu lösende Messaufgabe.
Anwendung
Der NV8a findet überall dort Anwendung, wo ein SEIKA-Sensor ohne großen Aufwand bei optimalen Anpassbedingungen mit anwenderspezifischer Messtechnik verbunden werden soll, und eine nachträgliche Einstellung der Verstärkung und der Signalnullspannung erforderlich ist. Die Verwendung einer asymmetrischen Ausgangssignalspannung erfordert bei der Signalweiterverarbeitung einen geringen elektronischen Aufwand.
Technische Daten
| Abmessungen | siehe Maßskizze unten |
| Speisespannung | +9 ... +30 Volt (verpolungssicher bis -70 Volt) |
| Stromaufnahme ohne Sensor | ca. 5mA |
| Arbeitstemperatur | -40°C ... +85°C |
| intern erzeugte Sensorbetriebsspannung | 5,00 Volt |
| Temperaturdrift der Sensorbetriebsspannungs | 5 ppm/K |
| maximaler Ausgangssignalspannungsbereich | 0,05 ... 4,95 Volt |
| Messausgangsspannungsbereich | 2,5 ± 2 Volt |
| Offsetregelbereich | 2,4 ... 2,6 Volt (größere Bereiche, z.B. für B1 in Z-Richtung, auf Kundenwunsch) |
| Ausgangsimpedanz | ca. 100 Ohm |
| Rauschspannung auf Eingang bezogen | 30µVs.s. |
| Signalrauschabstand mit Standardsensoren | ca.80dB |
| Frequenzbereich | 0...10Hz, 0...200Hz, 0...2kHz und andere Werte nach Angabe |
| Elektrische Anschlüsse | Stiftleisten Raster 2,54mm, Länge 5,7mm, Ø 0,63mm vergoldet optional Lötpads |
| Gewicht | ca. 11g |

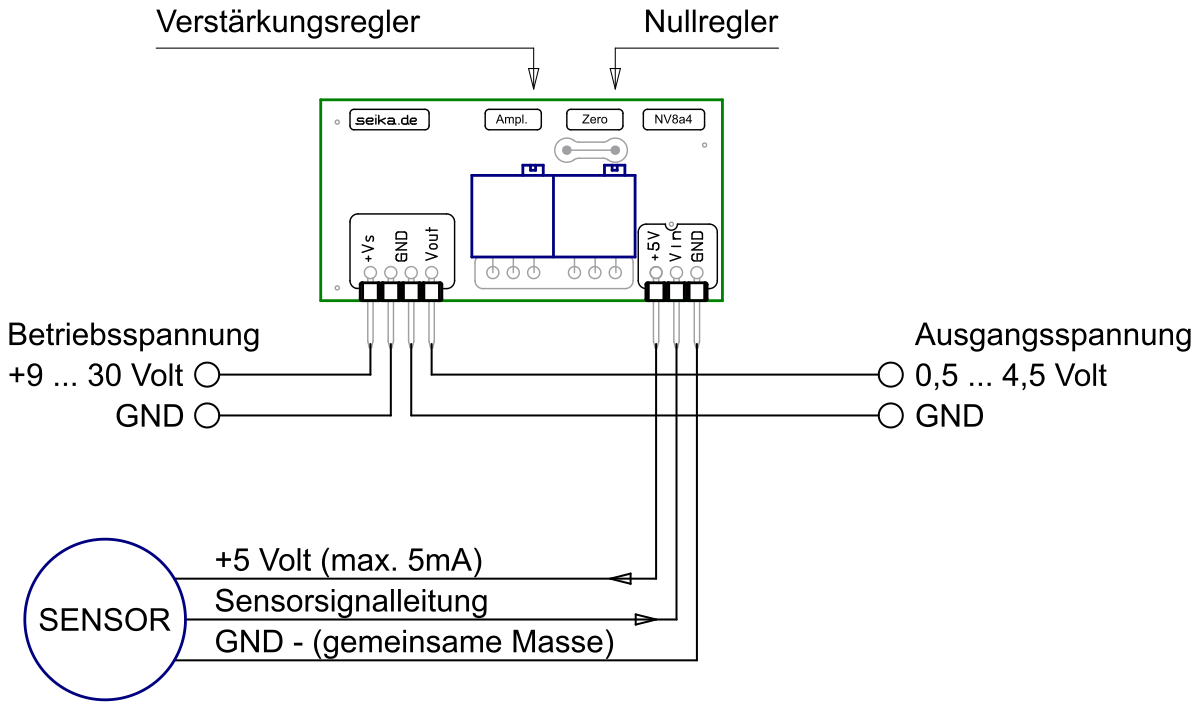

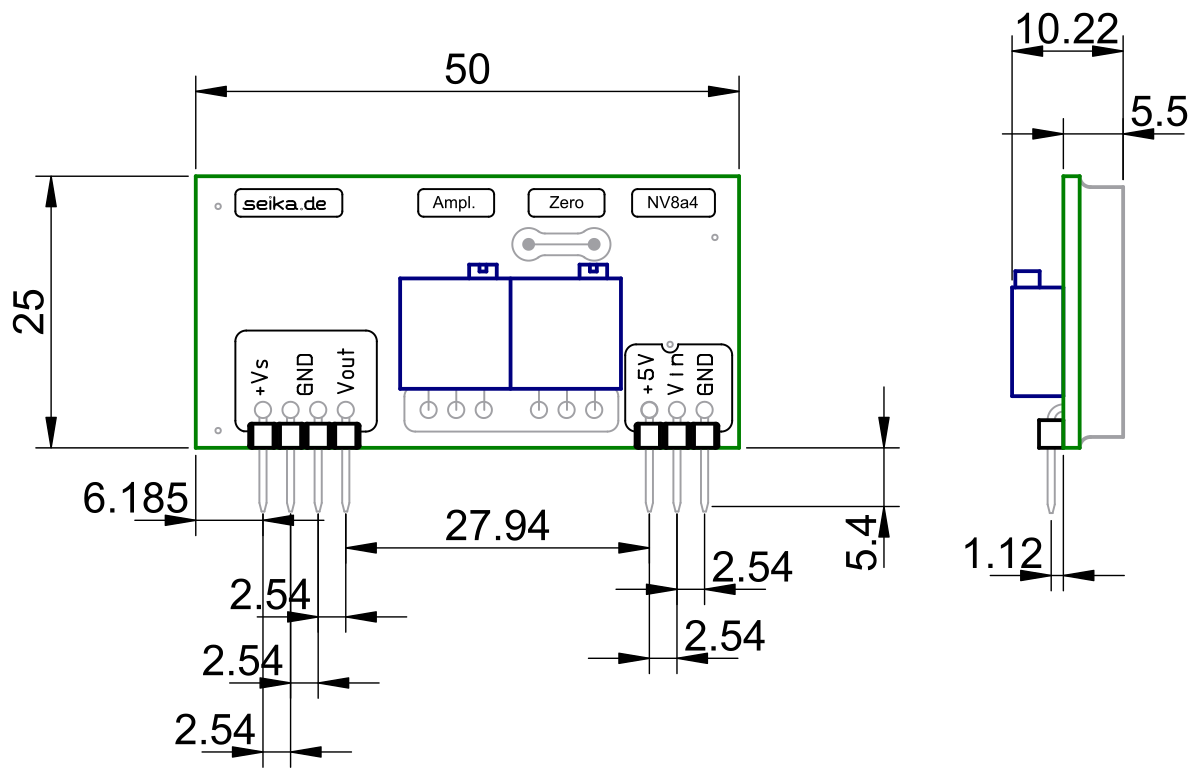

Abmessungen (in mm)
Anschlussbelegung
Aufgrund der hohen Genauigkeit kann die Sensorbetriebsspannung von +5V (max. 5mA) als Spannungsreferenz für die Folgeelektronik, z.B. OPV oder ADC, verwendet werden.
