Besonderheiten

• stabiles Aluminium-Druckgussgehäuse (IP67), serienmäßig seewasserfest lackiert
• verwindungsfreie Vierpunktbefestigung der stabilen 3,2mm Basisplatine
• integrierter Stromnormierverstärker mit 4...20mA Zweidrahtanschluss
• Temperaturfehlerkompensation der Empfindlichkeit
• keine extra Spannungsversorgung erforderlich
• alle SEIKA-Sensoren können, in verschiedenen Wirkrichtungen, eingebaut werden
• das Ausgangssignal des Sensors wird in der geforderten Wirkrichtung kundenspezifisch kalibriert
• Sensor und Stromnormierverstärker sind galvanisch vom Gehäuse getrennt
• EMV zertifiziert mit aufwendiger Schutzbeschaltungen
• hochstabile Sensorbetriebsspannung
• 10V ... 30V Klemmspannung
• dynamisches Verhalten programmierbar
• Schleifen-Maximalstrombegrenzung
• hohe mechanische Überlastfestigkeit
• beliebige Anschlusspolung
• steile Messsignaltiefpassfilterung mit optionaler Grenzfrequenzwahl zur Unterdrückung von Störfrequenzen

Beschreibung

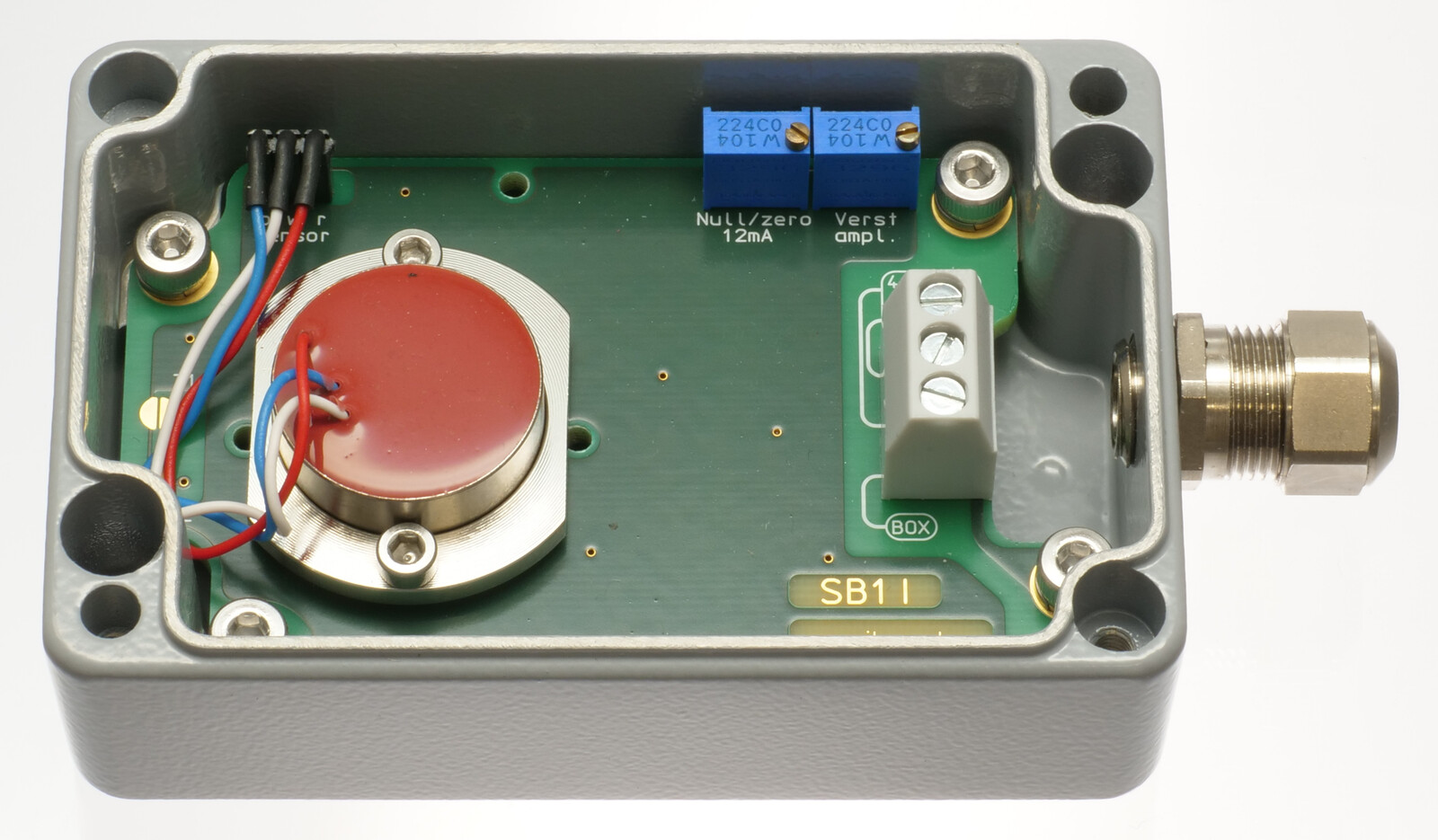

Die Sensorbox SB1I ist ein Aluminium-Druckgussgehäuse (IP67) mit integriertem Sensor zur einachsigen Neigungs- oder Beschleunigungsmessung.

Zusätzlich zum Sensor enthält die Sensorbox einen Stromnormierverstärker mit einem 4 bis 20mA Ausgangssignal in Zweileitertechnik und für den Sensor eine separate, hochstabile Spannungsversorgung, die aus der Stromschleife gespeist wird. Der Verstärker enthält außerdem ein aktives Tiefpassfilter, dessen obere Grenzfrequenz bzw. Einschwingzeitkonstante in weiten Grenzen der Messaufgabe angepasst werden kann und eine Ausgangsstufe mit Maximalstrombegrenzung, Störspannungsfilter und Diodenbrücke zur unipolaren Ankopplung an die Stromschleife. Sensor und Verstärker sind vom Gehäuse galvanisch getrennt, so dass Störsignale durch undefinierte Masseströme vermieden werden. In der SB1I können im Unterschied zur SB2.. auch Neigungssensoren größerer Bauart (NG..) mit einer höheren Messgenauigkeit verwendet werden. Durch eine elektronische Temperaturkompensation werden die Empfindlichkeitstemperaturfehler des verwendeten Sensors weitgehend kompensiert. Optional kann der Temperaturfehler sowohl des Offsets als auch der Empfindlichkeit durch eine individuelle Kompensation erheblich reduziert werden.

Eine dichte Metallkabelverschraubung und die kompakten Abmessungen des stabilen Ganzmetallkörpers der Sensorbox in Verbindung mit der Zweidrahtstromschnittstelle ermöglichen den Einsatz dieses hochwertigen Meßsystems unter rauen Betriebsbedingungen.

Anwendung

Die SB1I findet überall dort Anwendung, wo in rauer Umgebung genaue Neigungs- oder Beschleunigungsmessungen mit einem 4...20mA Ausgangssignal realisiert werden müssen. Insbesondere in Bau-, Bergbau- und Landmaschinen, in Transport- und Fördergeräten, in Schiffen, in der Verfahrens- und Automatisierungstechnik sowie im allgemeinen Maschinenbau werden SB1I mit Erfolg eingesetzt.

Technische Daten

• • Die Lieferung erfolgt mit individuellem Prüfprotokoll, welches genaue Werte für die Mittenspannung und Empfindlichkeit, die statische Kennlinie und die Kennlinie der Linearitätsabweichung enthält.

• Optionen:

• • Sondermessbereiche • Silikongummiverguss • Kabelkonfektionierung
• • Individuelle Temperaturfehlerkompensation des Offsets und der Empfindlichkeit

3D Geometrie als STEP Datei

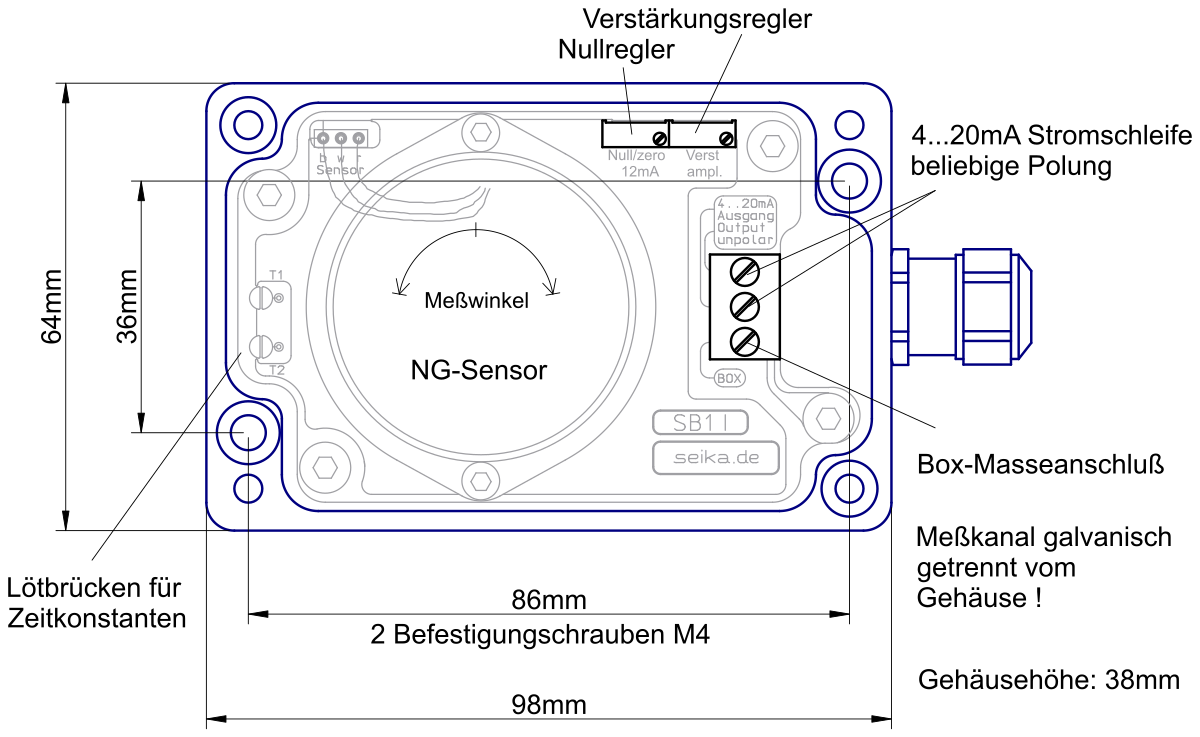

Abmessungen (in mm) der SB1I mit NG-Neigungssensor

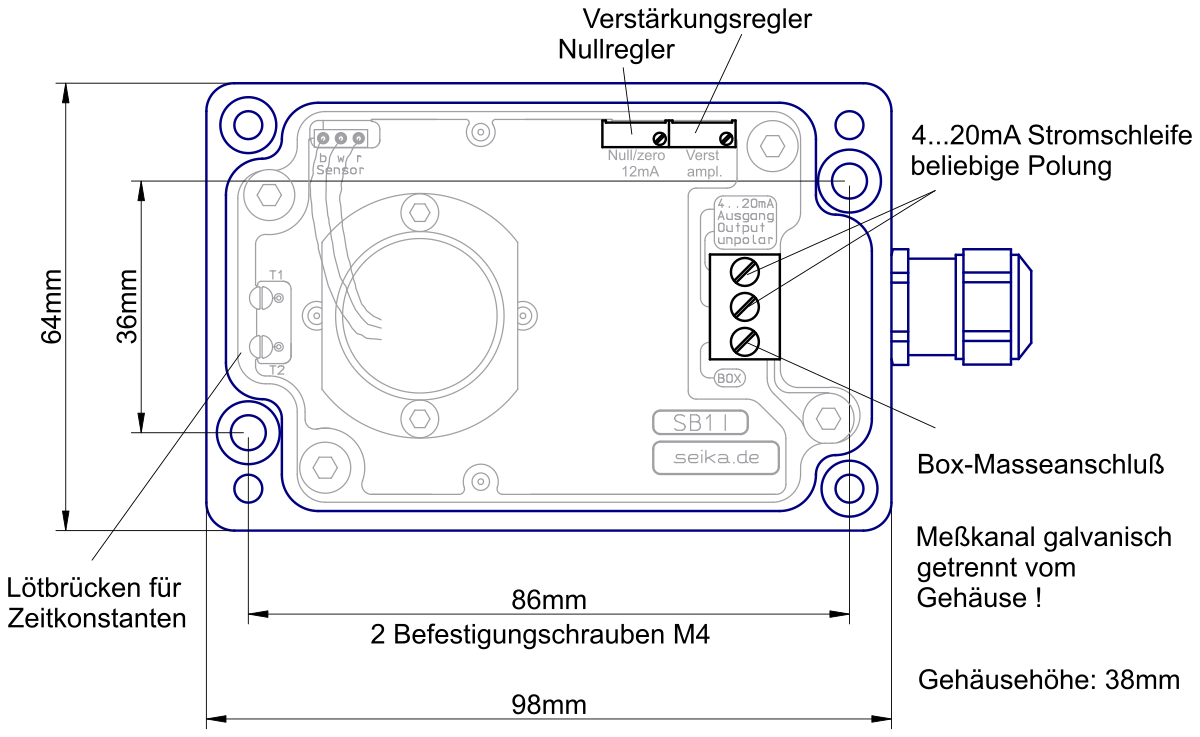

Abmessungen (in mm) und Messrichtungen der SB1I mit N-Neigungssensor

Messebenen und Messrichtungen für N..., NB..., B... und BDK... Sensoren:

N-Sensoren: Winkelnull beliebig und +/- Drehsinn in beiden Richtungen möglich. Der Kabelausgang der Sensorbox kann durch unterschiedliche Montage rechts (wie gezeichnet), links, unten oder oben sein. Zudem kann die gleiche Messrichtung wie für den NG-Sensor (siehe Zeichnung 1) realisiert werden.

NB-Sensoren: Winkelnull in 90° Schritten versetzt montierbar. +/- Drehsinn in beiden Richtungen möglich.

B-, BDK-Sensoren: Beschleuni­gungs­messung kann durch entsprechende Montage in X-, Y- und Z-Richtung erfolgen. +/- Messrichtung ist für X- und Y-Richtung beliebig möglich.

Wie hier dargestellt kann mit SEIKA Sensorboxen bis auf wenige Ausnahmen in fast allen Neigungsebenen und Beschleunigungsrichtungen gemessen werden. Die daraus resultierenden vielen Varianten erschweren allerdings die Auswahl. Wir beraten Sie deshalb gern bei der optimalen Zusammenstellung der für Ihre Messaufgabe am besten geeigneten Komponenten und freuen uns über Informationen von Ihnen darüber, in welcher Stellung die Box montiert werden soll und in welcher Ebene bzw. Richtung Sie welche Neigungswinkel oder Beschleunigungen messen wollen. Eine einfache Handskizze ist dabei oft sehr nützlich.

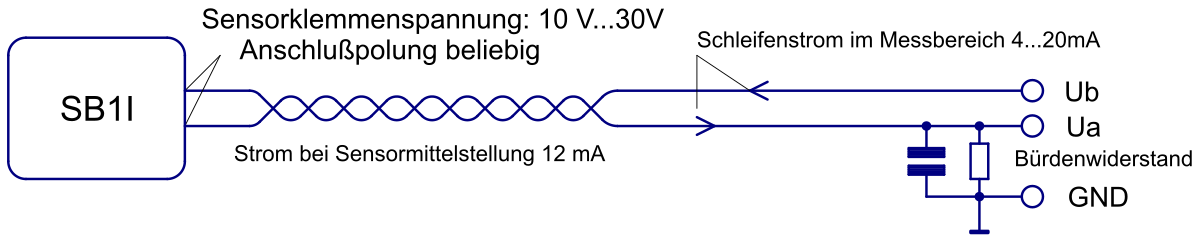

Anschlussbelegung

Minimaler Schleifenstrom: 2,5mA ... 3,5mA. Maximalschleifenstrombegrenzung: 22mA ... 26mA.

Da die Versorgungsspannung für die SB1I aus der Stromschleife gewonnen wird (die SB1I benötigt maximal 3mA), muss zur sicheren Funktion auch bei dem größten Schleifenstrom von ca.24mA (höchster Spannungsabfall an Leitung und Bürdenwiderstand) eine Schleifenklemmenspannung an der SB1I von mindestens 10V gewährleistet sein.

Berechnung der minimalen Betriebsspannung U_b,min
