Sensorbox mit zwei Sensoren, einem 4...20mA Stromnormierverstärker, einem Spannungsnormierverstärker mit 0,5 ... 4,5 Volt Signalausgang und zwei Sicherheitsrelais zur Grenzwertüberwachung
Besonderheiten
- großes stabiles Aluminiumdruckgussgehäuse (IP67)
- winkelverstellbare schwingungsgedämpfte Dreipunktbefestigung der stabilen 3,2mm Basisplatine
- alle SEIKA-Sensoren können im Gehäuse definiert, auch in zwei verschiedenen Wirkrichtungen eingebaut werden
- zwei integrierte, voneinander unabhängige, galvanisch voneinander und vom Gehäuse getrennte, bei gleicher Wirkrichtung redundante Messkanäle
- Kanal 1
- Stromnormierverstärker mit 4...20mA Zweidrahtanschluss
- Temperaturfehlerkompensation der Empfindlichkeit
- keine extra Spannungsversorgung erforderlich
- beliebige Anschlusspolung
- Kanal 2
- Spannungsnormierverstärker mit 0,5 ... 4,5 Volt Signalausgang
- Temperaturfehlerkompensation der Empfindlichkeit
- 12 Volt oder 24 Volt Spannungsversorgung (Standard: 24V)
- Betriebsspannungsverpolungsschutz
- zwei separate, einzeln einstellbare Sicherheitsrelaisschaltausgänge mit je einem separaten Öffner und Schließer
- beide Kanäle
- die Ausgangssignale der Sensoren werden kundenspezifisch kalibriert
- aufwendige EMV-Schutzbeschaltung
- hochstabile Sensorbetriebsspannungen
- hohe mechanische Überlastfestigkeit
- Messsignaltiefpassfilterung mit optionaler Grenzfrequenzwahl zur Unterdrückung von Störfrequenzen
Beschreibung
Die Sensorbox SBL1S ist ein Aluminium-Druckgussgehäuse (IP67) mit zwei integrierten Sensoren zur einachsigen Neigungsmessung.
Zusätzlich enthält die Sensorbox einen 4 bis 20mA Stromnormierverstärker, einen Spannungsnormierverstärker mit einem 0,5 ... 4,5 Volt Spannungsausgang. Die Verstärker enthalten aktive Tiefpassfilter, deren obere Grenzfrequenz bzw. Einschwingzeitkonstante in weiten Grenzen der Messaufgabe angepasst werden kann, sowie Störspannungsfilter zur Gewährleistung der EMV. Sensoren und Verstärker sind vom Gehäuse und untereinander galvanisch getrennt, so daß Störsignale durch undefinierte Masseströme vermieden werden. Dem Spannungsausgang zugeordnet besitzt die SBL1S zwei Schaltausgänge mit je einem Sicherheitsrelais. Mit zwei Wendeltrimmpotentiometern können innerhalb des Messbereiches zwei Triggerschwellen eingestellt werden, bei deren Überschreitung das zugeordnete Relais abfällt. Nach außen stehen je Relais ein unabhängiger Öffnerkontakt und Schließerkontakt zur Verfügung. Die Schalthysterese kann optional der Messaufgabe angepasst werden. Durch eine elektronische Temperaturkompensation werden die Empfindlichkeitstemperaturfehler der verwendeten Sensoren weitgehend kompensiert. Optional kann der Temperaturfehler sowohl des Offsets als auch der Empfindlichkeit durch eine individuelle Kompensation erheblich reduziert werden.
Eine dichte Metallkabelverschraubung und der stabile Ganzmetallkörpers der Sensorbox ermöglichen den Einsatz dieses hochwertigen Meßsystems unter rauen Betriebsbedingungen.
Anwendung
Die SBL1S findet überall dort Anwendung, wo in rauer Umgebung genaue Neigungsmessungen unter Berücksichtigung besonderer sicherheitstechnischer Anforderungen realisiert werden müssen. In Bau-, Bergbau- und Landmaschinen, insbesondere in Tagebaugroßgeräten, in Transport- und Fördereinrichtungen, in Schiffen, in der Verfahrens- und Automatisierungstechnik sowie im allgemeinen Maschinenbau werden SBL1S mit Erfolg eingesetzt.
Technische Daten
| Anschlussklemme | 15-polig x 1,5mm2 (Steckklemmleiste) |
| Kabeldurchführung | M25 x 1,5, Metallverschraubung mit integrierter Zugentlastung, Klemmbereich 12,5mm ... 20,5mm |
| Messbereich, Auflösung usw. | entsprechend den verwendeten SEIKA-Sensoren |
| Schutzart | IP67 |
| Anbaulage | beliebig (Standard: Wandmontage, Kabel unten) |
| Messebenen (N-, NB-Sensor) | 3 Gehäuse-Hauptebenen |
| Messebene (NG-Sensor) | parallel zum Gehäuseboden |
| Arbeitstemperatur | -40°C ... +85°C |
| Kanal 1 | 4...20mA Stromschnittstelle |
| Schleifenklemmenspannung | 10V ... 30V |
| minimaler Schleifenstrom | 2.5mA ... 3.5mA |
| maximaler Schleifenstrom | 22mA ... 26mA |
| Messsignalschleifenstrom | 4...20mA (12mA in Sensormittenstellung) |
| Einstellregler | Signalnull (12mA), Verstärkung |
| maximaler Bürdenwiderstand | 500 Ohm (bei 24 Volt Schleifenbetriebsspannung) |
| Kanal 2 | 0,5 ... 4,5 Volt Spannungs- und Relaisausgang |
| Betriebsspannung optional | 12 Volt oder 24 Volt (Standard: 24V) |
| Betriebsstrom | ca. 10mA |
| normierter Mess-Ausgangsspannungsbereich | 0,5V ... 4,5V |
| Messsignalnullspannung | 2,5 Volt |
| maximaler Ausgangsspannungsbereich | 0,05V ... 4,95V |
| Ausgangswiderstand | 100 Ohm |
| Kapazitive Signalausgangsbelastbarkeit | beliebig, unter Berücksichtigung der dynamischen Anforderungen |
| Schaltstufen | zwei SIEMENS Sicherheitsrelais SR2A311 die Relais erfüllen die an sicherheitstechnische Einrichtungen gestellten Anforderungen |
| Kontakte | je Relais ein unabhängiger Öffner und ein unabhängiger Schließer |
| Kontaktbelastbarkeit | 250 Volt, 6 Ampere |
| Einstellregler | Signalnull (2,5V), Verstärkung, untere und obere Triggerschwelle |
| Tiefpassfilter | aktiv, vierter Ordnung, minimale Welligkeit |
| Gewicht | ca. 2,5kg |
- • Die Lieferung erfolgt mit individuellem Prüfprotokoll, welches genaue Werte für die Mittenspannung und Empfindlichkeit, die statische Kennlinie und die Kennlinie der Linearitätsabweichung enthält.
Optionen:
- • spezielle Schalthysterese • Schaltflanke: LOW to HIGH oder HIGH to LOW
- • Sondermessbereiche

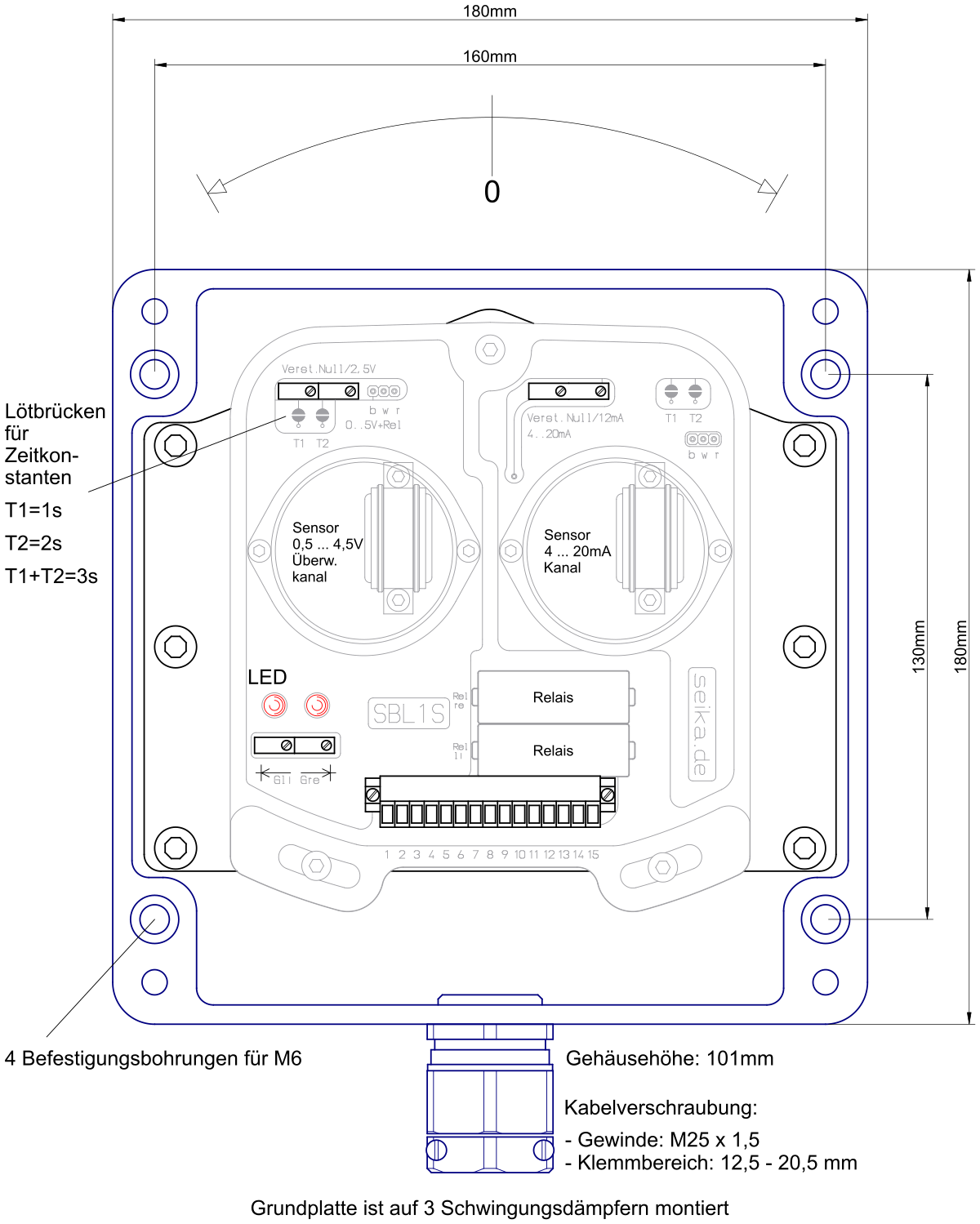

Abmessungen (in mm)

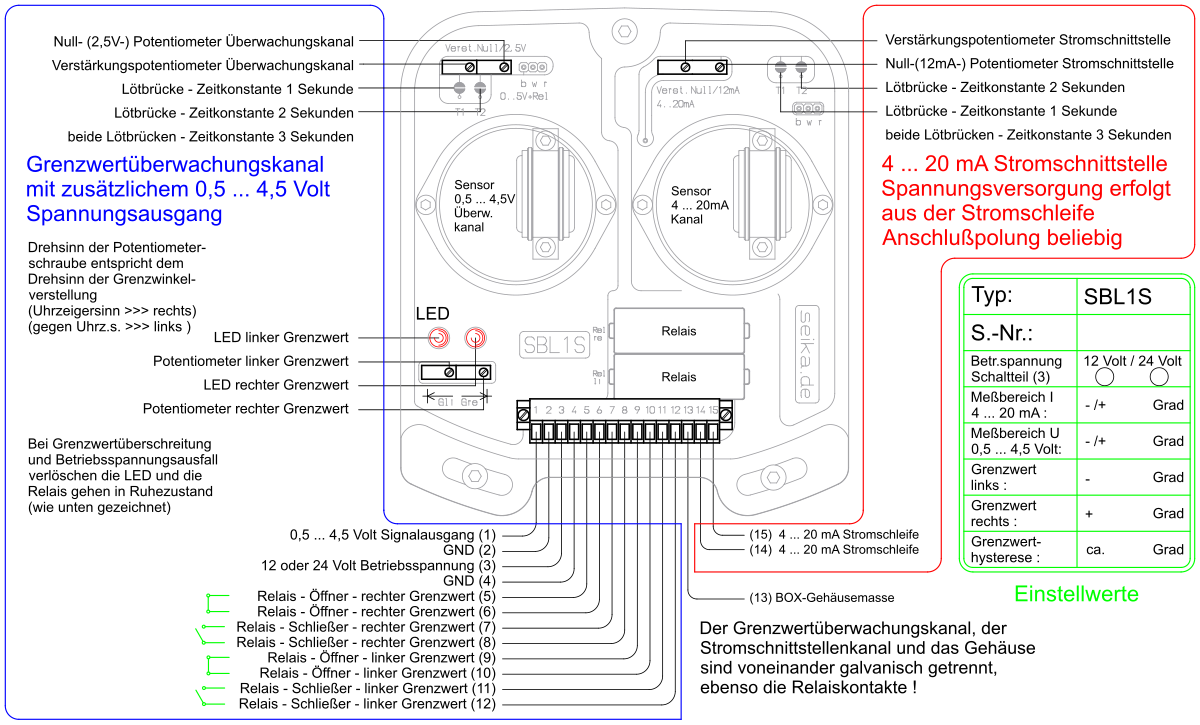

Anschlussbelegung


3D Geometrie als STEP Datei
